Ürün fonksiyonu

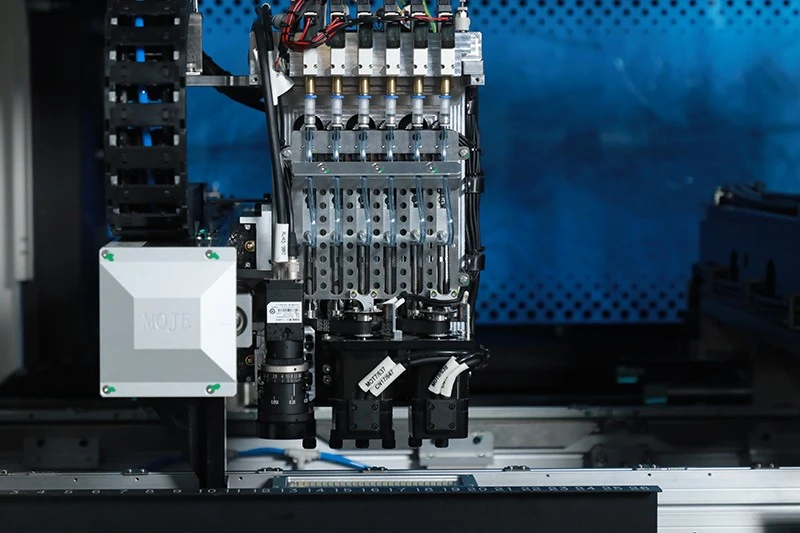

FTM102 çok fonksiyonlu PCB makinesi, elektronik montaj alanında üstün performansı ve uyarlanabilirliği ile ünlüdür. Çift - kafa, çift - çalışma modu içeren, ikili - kol tahrik sisteminin hızını ve hassasiyetini önemli ölçüde artırmak için X - ekseni üzerinde yüksek - performans doğrusal motoru entegre eder. Y - ekseni, yüksek bir - performans bilyalı vidası ve birlikte önde gelen {{}} hassas yerleşim kafası ile donatılmıştır.
Ayrıca, FTM102 PCB makinesi, aynı anda - hassas görüş tanıma sistemi ile aynı anda - hız hareketli bileşenleri saniyede 2 metre hızda yakalayabilen ve tanımlayabilen yüksek bir - hassas görüş tanıma sistemi ile donatılmıştır. Yerleştirme işlemi sırasında, karmaşık bileşenleri kolaylıkla ele alarak doğru konumlandırmayı sağlamak için hassas tazminat ve düzeltme gerçekleştirir.
Bu makine, PCB düzeneğinde inovasyonun zirvesini örneklendirir ve üreticilere üretim ihtiyaçları için güvenilir ve verimli bir çözüm sağlar. İster karmaşık tasarımlar ister yüksek - hacim siparişleri olsun, FTM102 PCB makinesi, elektronik endüstrisinde daha akıllı, daha hızlı ve daha güvenilir üretim sonuçları elde etmenizi sağlar.
Teknik parametreler
|
Teknik Özellikler |
|
|
Konumlandırma yöntemi |
Sahne Vizyonu (İsteğe Bağlı) + Uçan Görme |
|
Nozum kutusu |
İsteğe bağlı |
|
Mil sayısı |
2 kol *6 nozul (Aralık: 16mm) |
|
Montaj hızı |
58000cph |
|
Montaj doğruluğu |
± 0.07mm |
|
PCB bileşeni aralığı |
0402 ~ 口 16mm, SOP/QFP/CSP vb. (H15mm) |
|
Sahne Kamerası: 1300000 piksel, 30*28mm (isteğe bağlı) |
|
|
PCB Boyutu |
Min: 50 (W)*50 (L) mm |
|
MAX: 320 (W)*1200 (L) mm [İsteğe bağlı: 400 (w)*1200 (l) mm] |
|
|
Kalınlık 0.5 ~ 6mm |
|
|
Besleyici tabanı |
8mm*32Feeder istasyonları*2arms |
|
Nominal Güç |
3.5kw |
|
Güç/hava basıncı |
AC 220 50 Hz; 0.5 ~ 0.7MPA |
|
Makine ağırlığı |
1600kg |
|
Genel Boyutlar |
1765 (l)*1310 (w)*1420 (h) mm (PCB akış yönü L yönünde) |
Avantaj Açıklama
1200 mm uzunluğunda PCB'lerin tek - geçiş yüklemesini sağlar, böylece ekipmanın genel verimliliğini artırır.
İkili - ARM sistemi, yüksek - hız ve yüksek verimli üretim sağlayarak eşzamanlı yerleştirme işlemlerini kolaylaştırır.
İşlemleri kolaylaştıran, süreci basitleştiren ve üretkenliği artıran sezgisel bir arayüze sahiptir.
Üretim süreçlerinde kolaylık ve esneklik sağlayarak çeşitli endüstrilerde kapsamlı bir uyum sağlar.
Uygulanabilir sahne
Aydınlatma DOB, güç kaynağı, ev aletleri, LED Yama, 3C aksesuarları
